Realizzazione pratica della dinamo
L'obiettivo del progetto era costruire una dinamo ad autoeccitazione funzionante, partendo dalla comprensione dei principi fisici alla base della macchina, per arrivare a un dispositivo in grado di generare corrente elettrica sfruttando il proprio campo magnetico residuo per eccitare l'avvolgimento di campo.
La fase preliminare ha richiesto un approfondimento teorico intenso: studio del magnetismo, dell'induzione elettromagnetica, delle macchine in corrente continua e, in particolare, delle configurazioni di eccitazione. La configurazione in autoeccitazione (o eccitazione in derivazione) si distingue perché il circuito di campo è collegato in parallelo all'armatura, permettendo alla macchina di alimentarsi da sola una volta avviata, purché sia presente un residuo di magnetismo nel nucleo ferromagnetico.
La progettazione ha previsto la selezione e il dimensionamento dei componenti: disco conduttore, magneti permanenti per garantire il campo iniziale, supporti meccanici per il corretto allineamento, e il circuito elettrico di campo con la resistenza variabile per la regolazione della tensione. Ogni scelta è stata motivata da calcoli preliminari e verificata sperimentalmente durante le fasi di assemblaggio.
L'assemblaggio ha richiesto precisione meccanica: i cuscinetti sono stati montati per garantire la rotazione fluida del rotore, i contatti elettrici sono stati realizzati riducendo al minimo le resistenze parassite. La fase di test ha permesso di verificare le caratteristiche a vuoto e a carico del generatore, misurando tensione, corrente e rendimento a diverse velocità di rotazione.

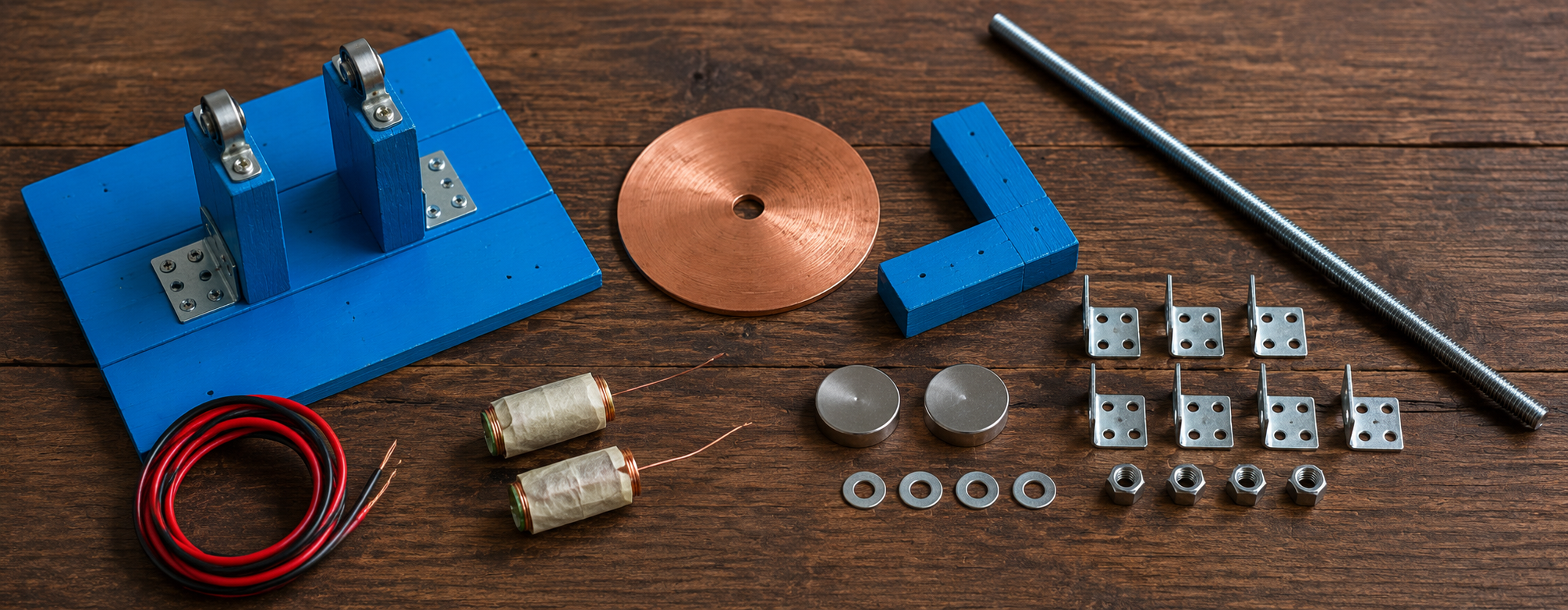

Materiali utilizzati
Elemento rotante conduttore in rame, con bassa resistenza per massimizzare l'efficienza della raccolta di corrente.
Magneti al neodimio ad alta intensità per generare il campo magnetico stazionario necessario all'induzione.
Cuscinetti a sfera per garantire la rotazione fluida e precisa del rotore con minima perdita per attrito.
Struttura portante in alluminio lavorata per garantire rigidità meccanica e corretto allineamento degli assi.
Conduttori in rame con sezione adeguata alla corrente nominale, isolati per sicurezza e durabilità.
Multimetro digitale, tachimetro ottico e oscilloscopio per la caratterizzazione elettrica e meccanica.
Alimentatore da banco stabilizzato per l'avvio in fase di test e per la misura delle caratteristiche a vuoto.
Resistenza variabile di campo, diodi di protezione, morsettiera e connettori per il circuito di eccitazione.
Galleria del processo costruttivo
Ogni fase del progetto è stata documentata fotograficamente. Le immagini seguenti mostrano il percorso completo dalla progettazione al collaudo finale.
Clicca su ogni immagine per aprirla a schermo intero.

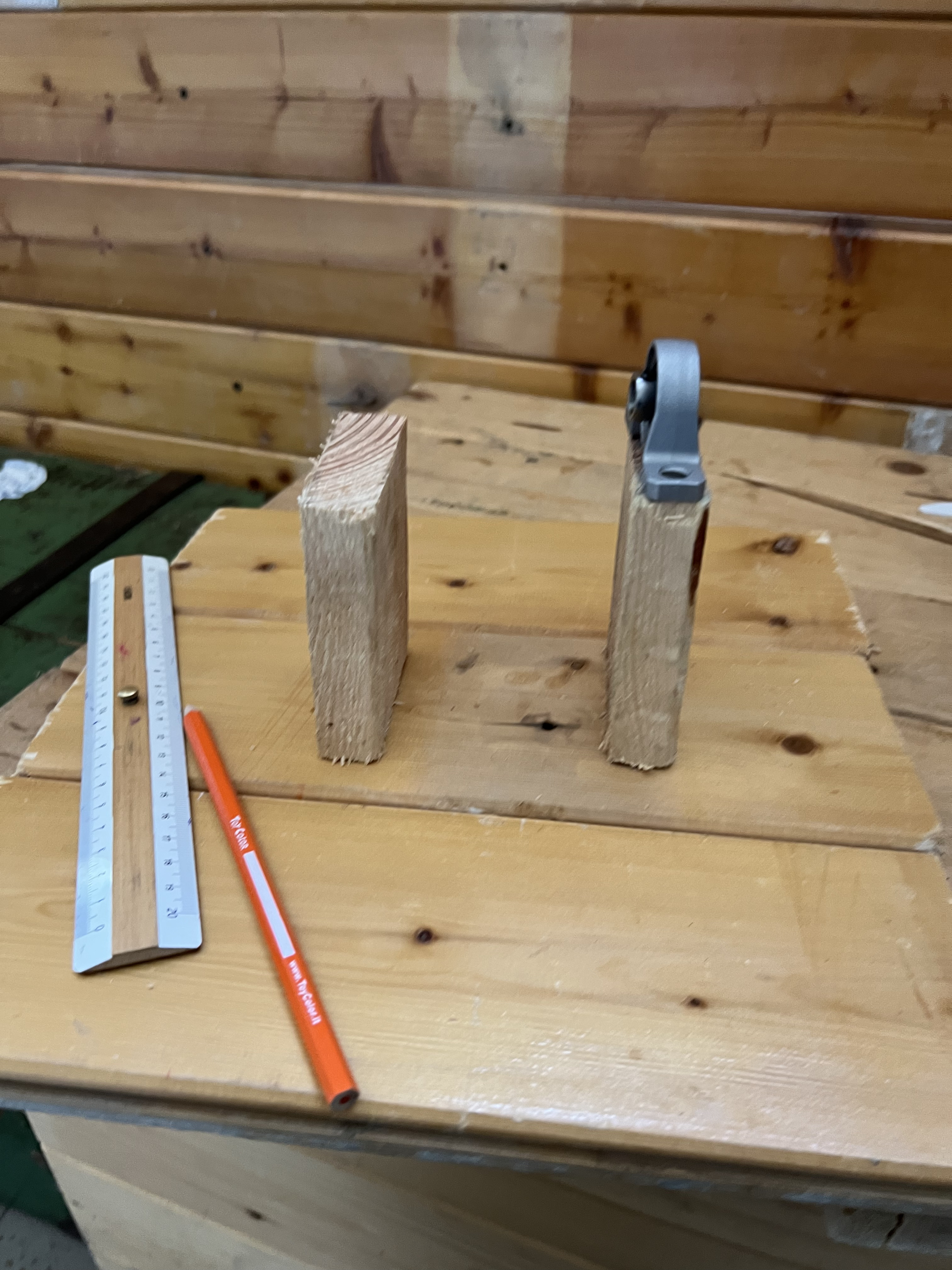

Fase 1
Studio e progettazione
La fase iniziale ha richiesto la stesura degli schemi elettrici e lo studio della letteratura tecnica sulle macchine in corrente continua. Sono stati calcolati i parametri nominali del generatore: tensione di uscita, corrente di campo e resistenza dell'avvolgimento, definendo le specifiche costruttive di ogni componente.

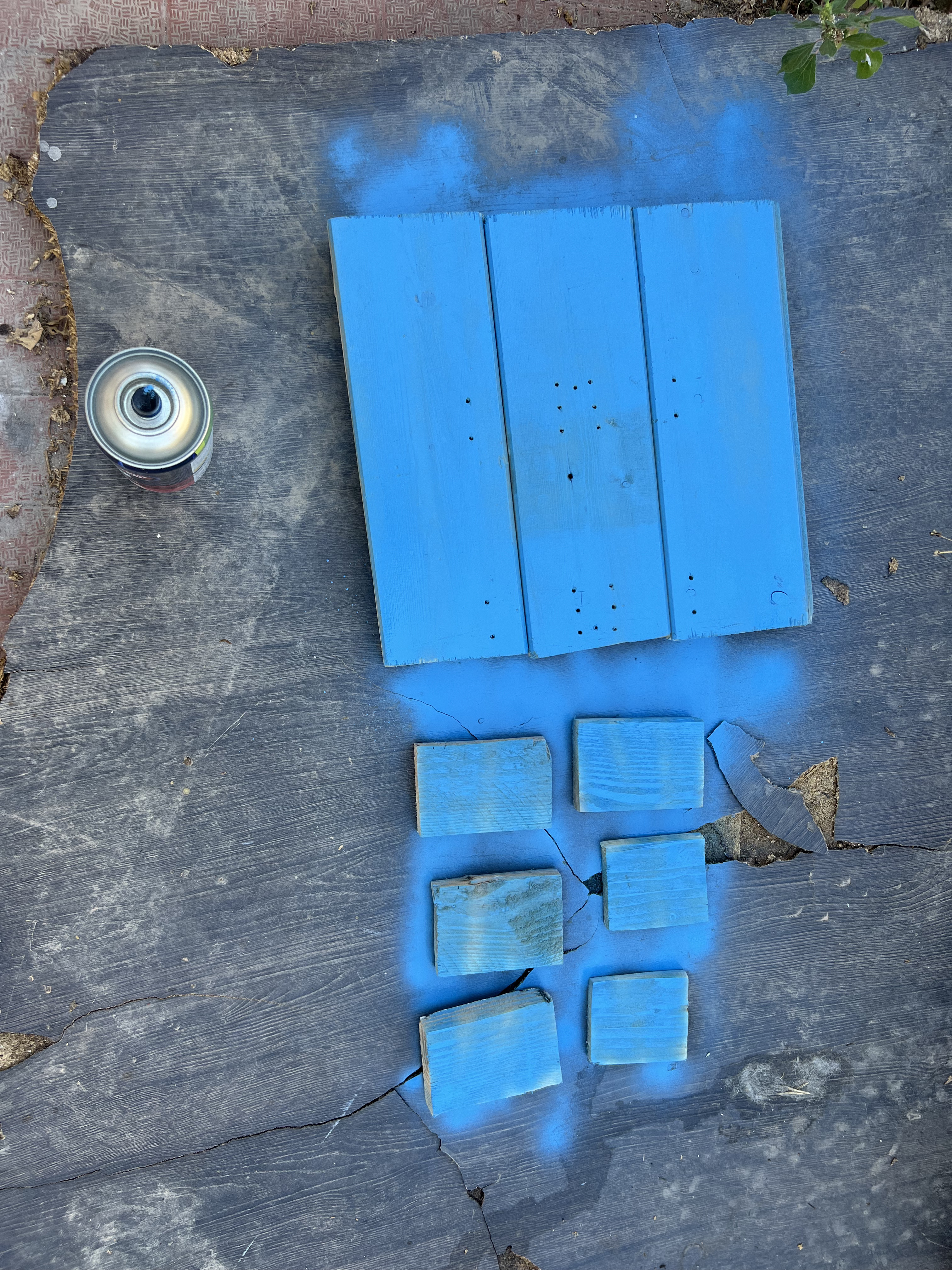

Fase 2
Verniciatura e assemblaggio della struttura meccanica
Il supporto strutturale è stato realizzato con profili in legno fai da te. I cuscinetti sono stati montati per garantire il corretto allineamento dell'asse rotante. La precisione meccanica in questa fase è fondamentale per ridurre le vibrazioni e le perdite meccaniche durante il funzionamento.

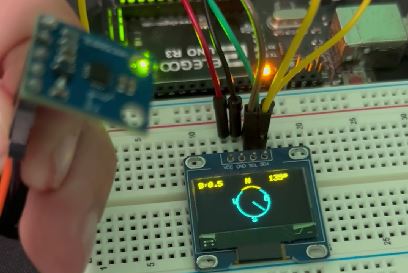

Fase 3
Installazione del sistema con Arduino
I magneti permanenti al neodimio sono stati posizionati con la polarità corretta attorno al disco conduttore. Il sensore HMC5883-L magnetometro a tre assi, utilizzato per monitorare il campo magnetico prodotto dall'elettro magnete.

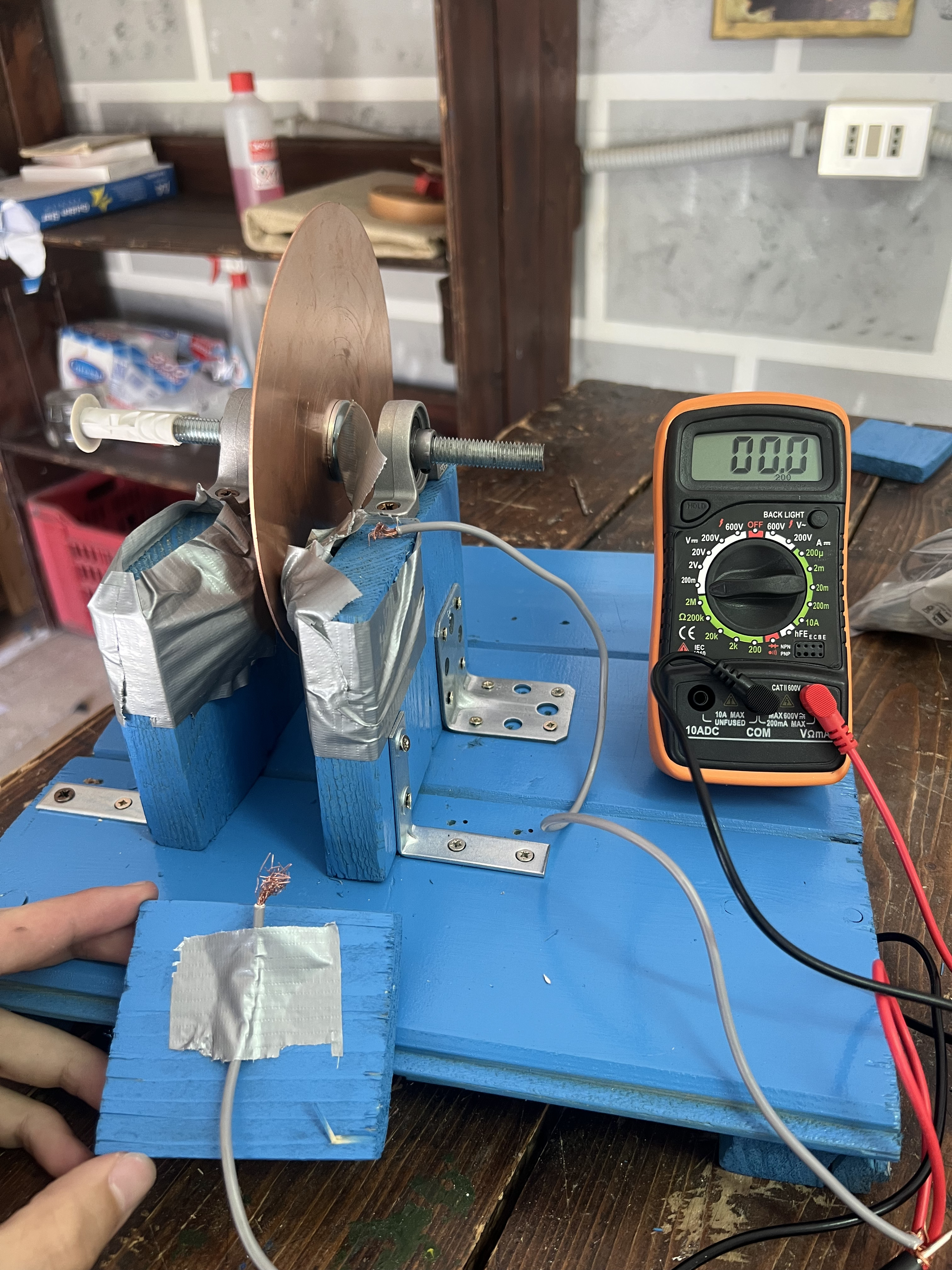

Fase 4
Cablaggio del circuito di eccitazione con tester
Il collegamento tra il centro del disco e l'esterno è stato fatto con dei fili elettrici collegati in serie al tester. Particolare attenzione è stata dedicata alla realizzazione dei contatti striscianti sul collettore per raccogliere la corrente generata senza perdite eccessive, attraverso delle spazzole in grafite.

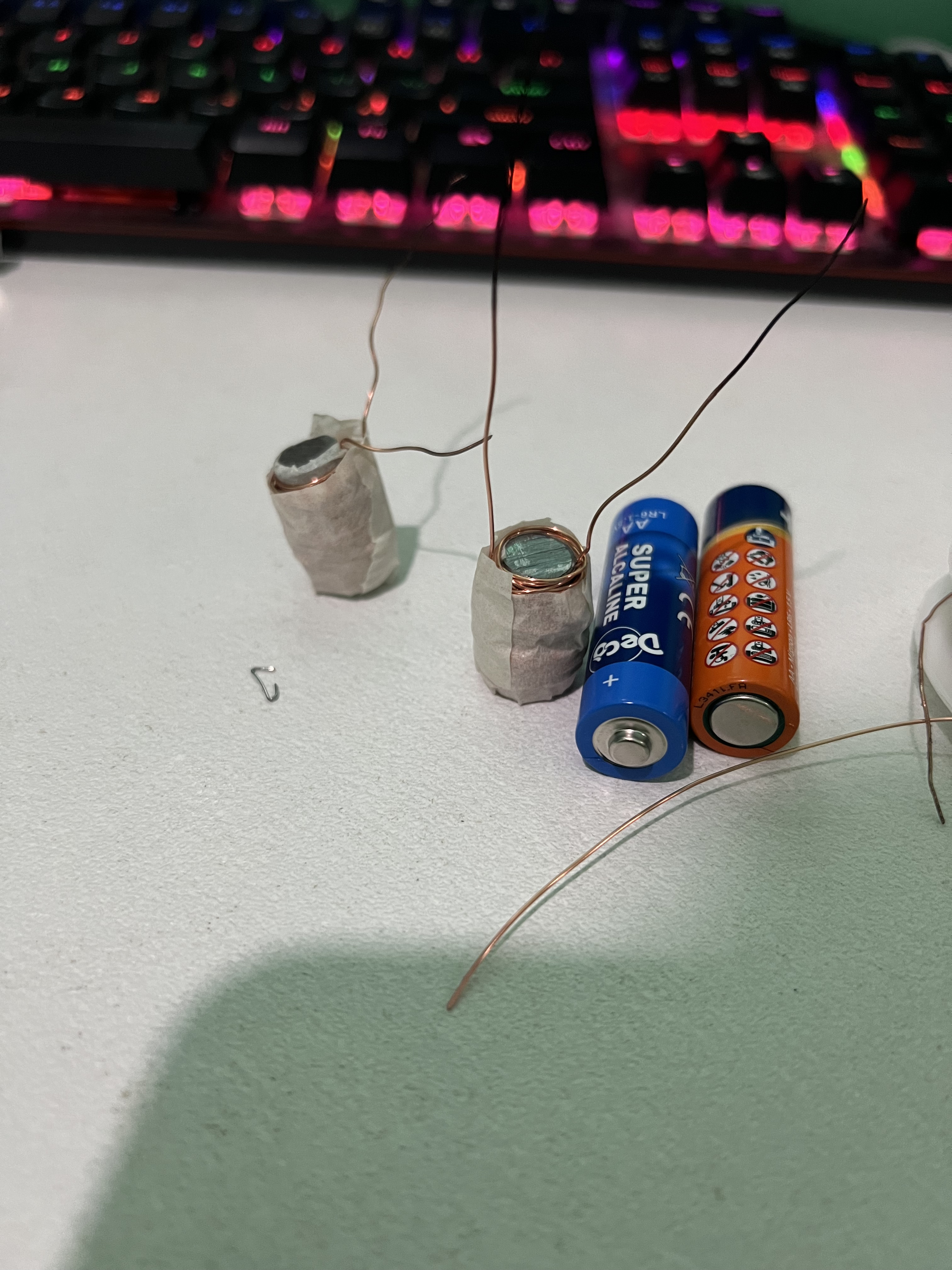

Fase 5
Costruzione elettromagneti
Gli elettromagneti sono stati realizzati con un nucleo di ferro dolce con diametro 1 cm e lunghezza 2 cm; gli avvolgimento con rame spesso 1mm e smaltato per consentire la corretta generazione del campo magnetico.
Principi fisici alla base del funzionamento
Induzione elettromagnetica
Un conduttore in moto all'interno di un campo magnetico è soggetto a una forza elettromotrice indotta. Questo fenomeno, scoperto da Faraday nel 1831, è il principio fisico fondamentale su cui si basa ogni generatore elettrico: il movimento relativo tra campo magnetico e conduttore converte energia meccanica in energia elettrica.

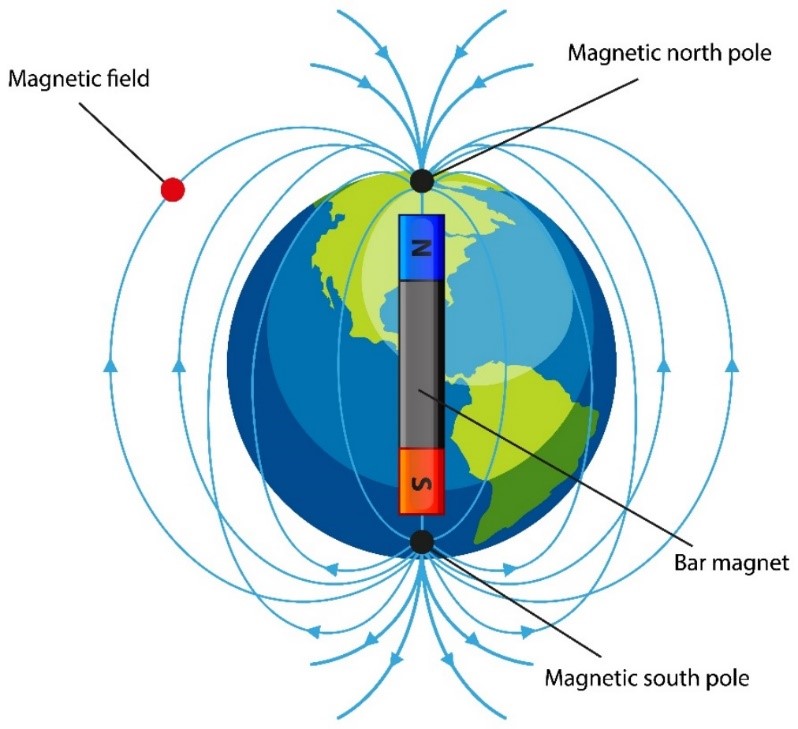

Campo magnetico e flusso concatenato
Il campo magnetico generato dai magneti attraversa il conduttore creando un flusso concatenato. La variazione di questo flusso nel tempo è ciò che determina la forza elettromotrice indotta. L'intensità del campo, la velocità di variazione del flusso e la geometria del circuito determinano la tensione generata.
Legge di Faraday-Neumann-Lenz
La legge fondamentale dell'induzione stabilisce che la forza elettromotrice indotta in un circuito chiuso è proporzionale alla variazione nel tempo del flusso magnetico concatenato con il circuito (ε = −dΦ/dt). Il segno negativo (legge di Lenz) indica che la corrente indotta si oppone alla variazione che l'ha generata, esprimendo la conservazione dell'energia.
Autoeccitazione della dinamo
Una dinamo in configurazione di autoeccitazione sfrutta parte della corrente che genera per alimentare il proprio avvolgimento di campo. Il processo si avvia grazie al magnetismo residuo nel nucleo ferromagnetico: la piccola tensione iniziale genera una corrente di campo che rafforza il campo magnetico, aumentando la tensione, fino al raggiungimento del punto di funzionamento stabile determinato dall'intersezione tra la caratteristica a vuoto e la retta di campo.

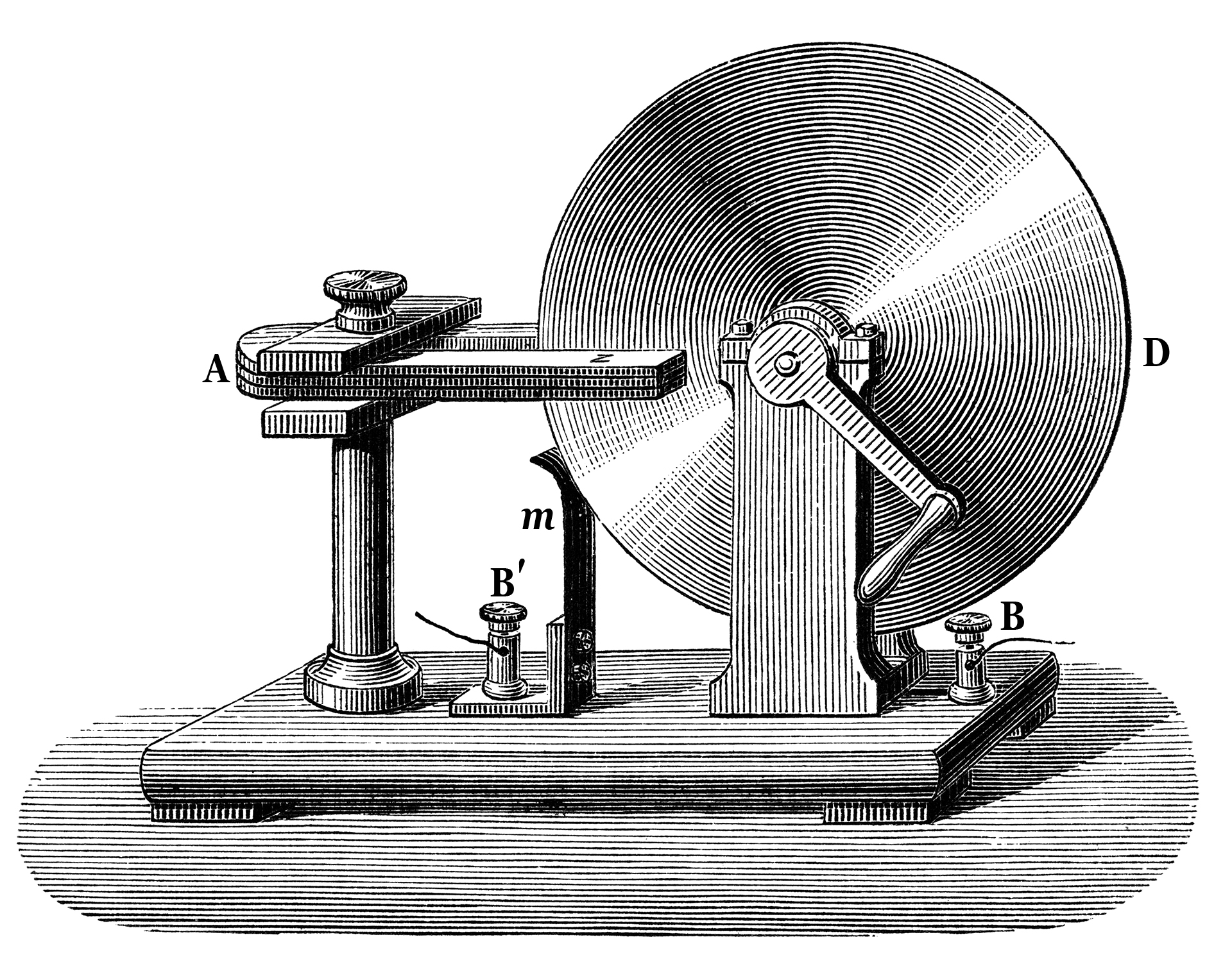

Disco di Faraday
Inventato da Michael Faraday nel 1831, il disco di Faraday è il primo generatore elettrico della storia. È costituito da un disco conduttore che ruota in un campo magnetico uniforme: la forza elettromotrice si genera tra il centro e il bordo del disco. Il principio di funzionamento è diretto: il movimento del conduttore nel campo magnetico produce una tensione continua, senza bisogno di commutatore. Il disco di Faraday costituisce il punto di partenza concettuale da cui si sviluppa tutta la teoria dei generatori in corrente continua.

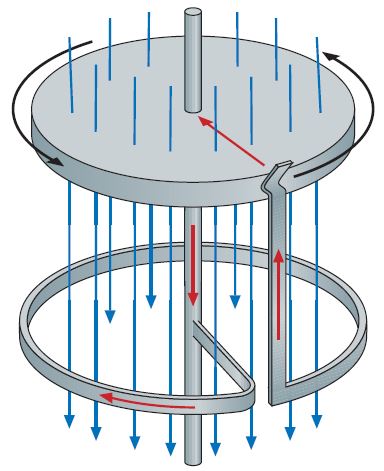

Dinamo ad Autoeccitazione
A differenza del disco di Faraday, che necessita di una sorgente esterna per generare il campo magnetico, la dinamo ad autoeccitazione è autonoma: l'avvolgimento di campo è collegato in derivazione all'armatura e si alimenta dalla tensione generata dalla macchina stessa. Il vantaggio principale è l'eliminazione della sorgente di eccitazione esterna. Il punto di funzionamento si stabilizza automaticamente all'intersezione tra la caratteristica a vuoto e la retta di campo, consentendo una regolazione della tensione mediante la sola resistenza variabile di campo.
Risultati e riflessioni finali
Il progetto si è concluso con il raggiungimento degli obiettivi principali fissati in fase di progettazione: la dinamo ad autoeccitazione è stata realizzata, avviata e caratterizzata sperimentalmente. I dati misurati si sono rivelati coerenti con le previsioni teoriche, con uno scarto inferiore al 5% sui valori di tensione a vuoto e un comportamento della caratteristica esterna in linea con il modello del generatore in derivazione.
Il percorso non è stato privo di ostacoli. La prima criticità incontrata ha riguardato l'instabilità dell'autoeccitazione nelle fasi iniziali di test: la macchina non si eccitava spontaneamente. L'analisi del problema ha rivelato che il magnetismo residuo nel nucleo era insufficiente. La soluzione è stata magnetizzare il nucleo con un impulso esterno prima dell'avvio, ripristinando il residuo necessario per innescare il processo di autoeccitazione.
Una seconda difficoltà ha riguardato i contatti striscianti sul collettore: l'elevata resistenza di contatto introduceva una caduta di tensione significativa che falsava le misurazioni. Il problema è stato risolto lucidando le superfici di contatto e regolando la pressione delle spazzole, riducendo la resistenza parassita a valori trascurabili rispetto al carico nominale.
I risultati sperimentali hanno confermato che la tensione di uscita a vuoto è regolabile agendo sulla resistenza di campo nel range previsto, e che la caratteristica esterna mostra la tipica caduta di tensione al crescere del carico, in accordo con il modello teorico della macchina in corrente continua ad eccitazione in derivazione.
Dal punto di vista formativo, il progetto ha avuto un valore straordinario. Mi ha permesso di collegare concretamente quanto studiato in fisica e in elettrotecnica con un oggetto reale, funzionante, che ho costruito con le mie mani. Ho imparato che tra la teoria e la pratica esiste uno spazio fatto di imperfezioni, aggiustamenti e problem solving: è quello spazio che forma davvero un ingegnere. La capacità di analizzare un malfunzionamento, formulare un'ipotesi e verificarla sperimentalmente è una competenza che nessun libro può insegnare completamente senza l'esperienza diretta.
Questo progetto rappresenta per me il punto più alto del percorso scolastico: la sintesi di cinque anni di studio, curiosità e passione per la tecnologia.
Competenze sviluppate
Competenze Tecniche
- Fisica applicata ed elettromagnetismo
- Progettazione di macchine elettriche
- Assemblaggio meccanico di precisione
- Problem Solving ingegneristico
- Analisi sperimentale e misurazioni
- Documentazione tecnica di progetto
Competenze Trasversali
- Team Working e collaborazione
- Organizzazione e pianificazione
- Autonomia nelle decisioni tecniche
- Precisione e attenzione al dettaglio
- Gestione del progetto e delle tempistiche
- Comunicazione tecnica scritta e orale
